东莞盛源化工油品仓储罐区SCADA系统

该信息来自:本站 发表时间:2019-03-18 22:18:24

  项目简介

  东莞市盛源石沺化工有限公司投资的珠三角航空油品仓储项目位于东莞市虎门港沙田立沙岛石化区,该项目规模为46 万立方米航空煤油、成品油以及化工品仓储基地 ,储罐共计90座 , 68个装车鹤位、 5000 吨码头、配套泵区、消防系统、油气回收系统、事故池、消防池、污水处理池、压仓水罐和隔油池等。

  系统概述

  上位机系统

  冗余服务器、操作站、打印机、WEB服务器、 联网设备、UPS等

  液位计量系统

  液位 计为雷达液 位计 ,自控设备通过RS485采集液位计的液位及温度数据,利用液位高度从罐容表读取体积,利用标准密度 、实时温度 ,通过VCF公式计算实 时密度,最终利用体积、密度计算质量以及进出料时的流量。

  大屏幕显示系统

  LED高清显示在线工艺监控画面、视频监控图像 ,屏幕为7* 2.2米( 宽*高 ) 装车系统

  自控系统

  高性能GE PAC 3i 系列PLC , 监控现场仪表、消防系统及油气回收系统

  装车系统

  34套—机两位装车仪 ,采用以 太网 通讯到装车管理系统

  消防系统

  油气回收系统

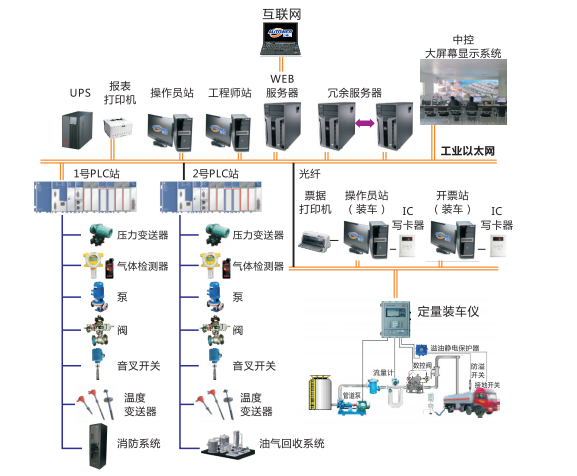

系统结构图

  主要功能

  1、每个储罐配置气动切断球阀 , 实现快速开 关 ; 配置计量级雷达液位计 , 实现高精度计量, 提高了储罐进出料控料的准确性;配置高液位音叉开关,实现阀门、泵与液位开关的自动联锁;配置多点温度计,提高 了罐容计算的精度;

  2、上位机系统配置工业组态软件 , 除了实现罐区工艺的数据采集、监控及存储, 还通过互联网实现罐区数据发布功能 ( W EB ) , 即通过互联网登录成功后,可以远程浏览罐区的在线数据;

  3、装车系统实现—卡通功能 , 装车结算模式支持流晕计和地磅 , 装车计量模式支持体积和质盎 , 成品油装车最多支持5个分仓 ,— 张IC卡可以实现5个仓的流程控制 , 装车仪与装车泵实现联锁功能 , 可以自动启停 泵;

  4 、总体来说 , 整个系统的自动化水平已经达到80% , 罐区除了软管交换站需要配置现场操作人员外,其它都由中控实现自动控制,装车站基本上由司机独立完成装车过程;
