下装式装车系统

产品类别: 定量装车系统

本系统定量装车控制仪硬件主要由一块微PLC模块,一块液晶操作面板(含操作键盘)及其他辅助设备(端子、电源、防爆箱等)构成。基于这种硬件设计和构成使得整个装置与传统的以单片机集成电路构成的系统具有许多天然的优点。

全国热线0717-3906006 / 18025314683
产品 · 简介

  定量装车系统构成原理:

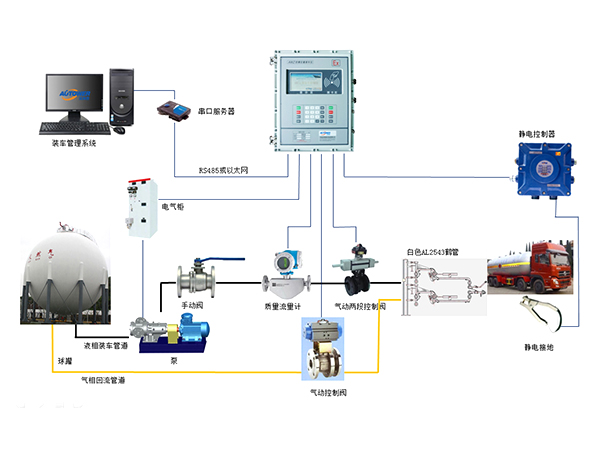

  定量装车控制系统是由装车控制仪、流量计、温度计、液位开关、接地开关、控制阀门、防爆LED大屏幕、上位机等构成自动化定量发油系统。系统可单机运行,由操作人员就地操作、监视;也可以通过通信电缆线与控制室的计算机相连由计算机实现装车作业控制。将现场装车情况汇总到控制室由计算机集中监控、管理、显示、打印各类装车报表。

  AWZ系列装车仪全部采用技术成熟、性能可靠的工业级产品,其核心控制器采用工业上常用的可编程控制器,液晶显示和键盘输入部分采用进口一体化液晶操作终端,上位机监控软件采用成熟的工控组态软件,使得该产品在先进性和可靠性上具有单片机类产品无以匹敌的绝对优势。

本系统定量装车控制仪硬件主要由一块微PLC模块,一块液晶操作面板(含操作键盘)及其他辅助设备(端子、电源、防爆箱等)构成。基于这种硬件设计和构成使得整个装置与传统的以单片机集成电路构成的系统具有许多天然的优点。

  定量装车系统主要功能:

  1 自动发油、集中管理功能;可实现发油过程的自动化,最高保证装车精度±0.2%以上,提高生产效率

  2 安全报警保护功能:可实现各类故障报警,以及静电溢油保护、紧急停车保护

  3 装车过程监视功能:在线监视各鹤位的发油状态

  4 换票发油:可定制打印装车票据,并存储这些票据,具有密码识别功能

  5 脱机装车功能:上位机不能操作时可方便切换到现场就地装车

  6 管理功能:接受上级各管理网络的生产数据和生产计划安排生产,生成报表和进销存系统

  7 通讯联网功能:提供标准的DDE及OPC接口,可与DCS、ERP等控制和管理系统方便实现通讯

  定量装车系统特点:

  1 采用国产价格、进口性能的AWZ系列定量装车控制仪

  2 独特的以太网、RS485两种可选联网方式

  3 上位机与装车仪的通讯采用标准的TCP/IP和MODBUS RTU两种方式

  4 上位机软件可采用通用的组态软件,方便维护

  5 灵活的组态方式,无须为现场仪表的选型发愁

  6 上、下位机均为完全的中文环境

  7 容易扩展、容易与现代网络技术接轨

下装式装车系统配置需求及特点

定量装车控制仪:一机一位

活塞式数控电液阀:对于不具腐蚀性和高温、高压类介质,可选择碳钢材质、16MPa压力、常温的控制阀。活塞式数控电液阀具有优异的恒流与多段控制功能。线性控制优异,等速响应可调,高流量时低压降小流量可稳定的控制在每一秒一升一下,可实现恒流量功能。能很好的解决过冲问题,消除水击现象。以及寿命长。付油精度高等特点。

流量计:无特殊要求可选择普通碳钢材质的体积流量计或质量流量计。如果对装车精度有较高要求,建议选择进口0.1%级精度的质量流量计。

静电保护器:装车静电接地保护器是为了保证装车过程安全的接地装置。具备无接地信号拒绝装车、接地电阻大于100Ω时紧急停车的连锁功能。同时装置本身带有声光报警功能,现场操作人员可通过灯光的颜色、声音及状态排除故障。

防溢保护器:防溢保护是为了保证装车过程中发生意外情况时可防止物料溢出槽车的安全装置。当物料接触到防溢探头是,该装置发出连锁信号紧急停车。同时装置带有声光报警功能,现场操作人员可通过灯光的颜色、声音及状态排除故障。

鹤管:下装类装车鹤管选用气液两相类型、2.5MPa、常温型的底装式鹤管,对下装类介质具有挥发性,为了环保及资源浪费,建议选择带气、液两相功能的AL2543型鹤管。
